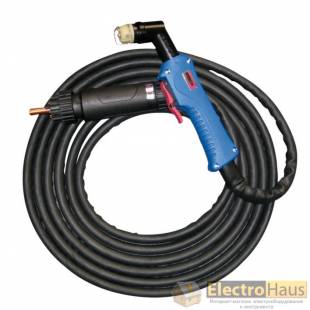

✔️ОПИСАНИЕ Плазмотрон ABIPLAS CUT 70  6,00 м   ZA  742.D037  Abicor Binzel.

▶▶Плазменный резак ABIPLAS CUT 70 - плазмотрон, где плазмообразующим и охлаждающим газом выступает сжатый воздух.
▶▶Плазменные резаки ABIPLAS CUT 70 предназначены исключительно для плазменной резки сжатым воздухом в качестве плазмообразующего газа.

Надёжная конструкция и оптимальное охлаждение обеспечивают длительный срок эксплуатации резака. Рукоятка с длинным выключателем даёт возможность держать руку на большом расстоянии от зоны реза, обеспечивая безопасную работу. Быстроизнашивающиеся детали легко заменимы. Широкий выбор плазменных сопел, электродов и принадлежностей обеспечивает широкое применение резаков как в ручном так и в автоматическом режиме.

▶▶Виды разъемов плазменных резаков:
ZA    - евро (быстросъёмный) разъём резака

▶▶Типы плазменных резаков:

MT   - плазмотрон адаптирован под автоматическую резку (интерфейс дистанц. управление);
СNС - плазмотрон адаптирован под портальную резку (интерфейс комп. управления).

Общие характеристики резаков по стандарту EN 60974-7

• Вид применения: Плазменная резка/разделка кромок
• вид тока: постоянный ток
• вил охлаждения: воздушное охлаждение
• обозначение напряжения: 500 В макс. величина
• (класс напряжения M)
• эксплуатационный тип: одногазовый плазменный резак
• мин/макс величина давления газа: мин. 4,8 бар / макс. 7,0 бар


Требования к подключению резака

•     Использовать только очищенный от грязи, масла и воды сжатый воздух.
•     Обращать внимание на соответствие и прочность подключения.
•     Разъём подключения к установке должен соответствовать виду безопасности IP3X по стандарту EN 60 529.
•     Установить соответствующее давление воздуха (проточное давление), обратить внимание на достаточное количество         воздуха.  Недостаточное количество воздуха приводит к термическому перегреву.


Шланговый пакет

• Стандартная комплектация:             6 м (12 м)
• Подключение ток / воздух - кабель:  G1/4”
• Исполнение:                                       резьбовое или центральное подключение

Технические характеристики   Плазменный резак ABIPLAS® CUT 70

• Вид использования    ручной
• Контрольный (пилотный) ток  15-22A (макс. 25A)
• Определение тока и соответств. ПВ
• 70A / 60 %
• 50A / 100 %
• Вид газа  сжатый воздух
• Подача газа  прибл. 155 л/мин
• Рабочее (проточное давление) давление при входе в резак (бар)  5 – 5,5
• Величина воздуха устанавливается  Отверстием форсунки 1,1 мм
• Плазменный воздух (л/мин) прибл. 22
• Воздух мягкого пуска (л/мин)  ≥ 12
• Время продувки сек  60
• Выбор плазм. сопла
• 0,9 мм / до 30A
• 1,1 мм / 30 – 60A
• 1,2 мм / 50 – 70A
• 1,1 мм длины / макс. 50A

Стандарт для резки
Указание: Данные о режимах резки являются лишь стандартом, так как они сильно зависят от следующих факторов!

• Вид и качество материала;
• давление и чистота сжатого воздуха;
• температура режущего изделия;
• желаемое качество резки;
• состояние электрода и плазменного сопла;
• расстояние и положение резака к изделию;
• источник питания – характеристика;
• скорость резки.
• Толщина материала (мм)
• Сталь  20 (макс.25) при 70 А
•        13 (макс.15) при 50 A
• Нержавеющая сталь
• 18 (макс.25) при 70 A
• 13 (макс.15) при 50 A
• Алюминий
• 15 (макс.20) при 70 A
• 8 (макс.10) при 50A

 Оснащение головки резака
1.Вкрутить изолятор и крепко затянутьОчень сильная затяжка приводит к повреждениям резьбы на изоляторе.

• а. Вставьте электрод (ABIPLAS® CUT 70/150/MT150)
• б . Вкрутите электрод и закрепите его усилием руки (ABIPLAS® CUT 110/MT 110).
• Ввинчивание электрода большим усилием приводит к повреждениям резьбы.

 2.Насадите завихрительное кольцо

• Обратите внимание на его правильное положение!
• Отверстия для воздуха находятся всегда в направлении кончика электрода.

 3.Насадите выбранное плазмообразующее сопло.

    Подбор плазменного сопла зависит в основном от толщины разрезаемого  материала и силы тока.

Стандартами являются:

Тип                              Плазменное сопло                 Ø [мм]                             Сила тока [A]

ABIPLAS® CUT 70       Стандарт                                 0,8                                       20

                                    Стандарт                                 0,9                                      30

                                    Стандарт                                 1,1                                     30-60

                                    Длинное                                 1,2                                      50-70

Неисправность / Причина

Характеристики   Основные

• Производитель       Abicor Binzel
• Страна производитель     Германия
• Гарантийный срок       12 (мес)
• Дополнительные характеристики
• Нагрузка 50А     100% ПВ
• Нагрузка 70А     60% ПВ
• Длина рукава     6 метров
• разъем     ZA (центральный)
• Качественный рез     20 мм
• Разделительный рез     25 мм
• Обеспечение газом :     около 155 л/мин
• Рабочее давление     5 - 5, 5 бар
• Плазменный газ     около 22 л/мин
• Газ для мягкого поджига     12 л/мин
• Прохождение газа после отключения     не менее 60 сек
• Тип охлаждения     воздушное
