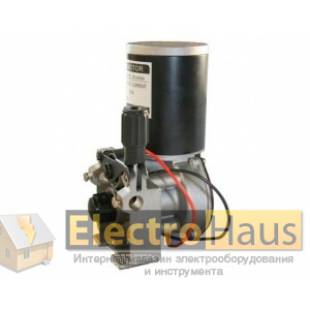

Подающий механизм SSJ-4A, описание:

Механизм подачи - часть установки для полуавтоматической сварки, которая обеспечивает подачу проволоки в сварочную зону. Механизм монтируется в корпус сварочного источника или же в отдельный корпус. Основа подающего механизма - электрический двигатель постоянного тока, который посредством редуктора приводит в движение ролики. Двигаясь сквозь ролики, проволока выпрямляется и рихтуется. Прижимной ролик смонтирован на подпружиненной откидной рамке, которая создает усилие необходимое для правки проволоки. Составляющие механизма собраны на прочном литом корпусе. Для крепления на корпусе устройства предусмотрены отверстия. Как источник питания используется сварочный аппарат либо же трансформатор.

SSJ-4A - это двухроликовый подающий механизм толкающего типа: один ролик работает на прижим и один - подающий. При монтаже учитывайте габариты устройства, а также межосевое расстояние для крепления болтов (50 мм) и расстояние между направляющей втулкой и нижней полкой площадки механизма (62 мм).

На SSJ-4A устанавливаются ролики 35х25х8 с креплением под шпонку, в зависимости от материала, из которого изготовлена сварочная проволока, подбирается тип канавки ролика. Для сварки стальной проволокой нужен ролик с V-образной канавкой, а для работы с мягкими проволоками из алюминия и сплавов – с U-образной. При настройке механизма обратите внимание на величину усилия прижима приводного ролика, если оно будет чрезмерным, то проволока будет деформироваться и двигаться рывками, а если усилие недостаточно - проволока будет проскальзывать. Оба варианта ведут к нарушению сварочного процесса и появлению дефектов сварного шва.

Как видно из названия, механизм SSJ-4A очень похож на SSJ-4C, но есть ряд существенных отличий:

электродвигатель с правой стороны от оси механизма
габаритные размеры немного меньше
другие ролики (35х25х8)
Учитывайте эти нюансы при подборе нужного механизма.

Механизм подачи проволоки SSJ-4A, характеристики:

• Тип    подающие механизмы
• Тип подающего механизма    SSJ-4A
• Двигатель    DC (постоянный), 24В, 5А
• Мощность двигателя    80 Вт
• Количество роликов    2
• Скорость подачи проволоки    2.5 - 20 мм/мин.
• Диаметр сварочной проволоки    0.8/1.0/1.2 мм
• Межосевое расстояние для крепления    50 мм
• Габаритные размеры (Д х Ш х В)    156 х 114.5 х 197 мм
• Вес    2.5 кг
