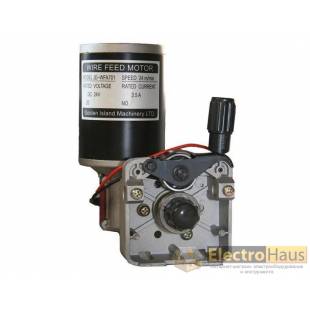

Подающий механизм SSJ-4C, описание:

Механизм подачи - часть установки для полуавтоматической сварки, которая обеспечивает подачу проволоки в сварочную зону. Механизм монтируется в корпус сварочного источника или же в отдельный корпус. Основа подающего механизма - электрический двигатель постоянного тока, который посредством редуктора приводит в движение ролики. Двигаясь сквозь ролики, проволока выпрямляется и рихтуется. Прижимной ролик смонтирован на подпружиненной откидной рамке, которая создает усилие необходимое для правки проволоки. Составляющие механизма собраны на прочном литом корпусе. Для крепления на корпусе устройства предусмотрены отверстия. Как источник питания используется сварочный аппарат либо же трансформатор.

SSJ-4C - это подающий механизм толкающего типа, оборудованный двумя роликами: один на прижим и один подающий. При монтаже учитывайте габариты устройства, а также межосевое расстояние для крепления болтов (50 мм) и расстояние между нижней полкой площадки механизма и направляющей втулкой (88 мм).

На SSJ-4C устанавливаются ролики 40х32х10 с креплением под шпонку, в зависимости от материала используемой проволоки подбирается тип канавки ролика: V-образная канавка для сталей и U-образная для мягких материалов (алюминий и его сплавы). Во время монтажа механизма обратите внимание на величину усилия прижима приводного ролика, если оно будет недостаточным, то проволока будет проскальзывать, а при чрезмерном усилии - деформироваться и двигаться рывками. Оба варианта приводят нарушению процесса сварки и появлению дефектов сварного шва.

Механизм подачи проволоки SSJ-4C, характеристики:

Тип    подающие механизмы
Тип подающего механизма    SSJ-4A
Двигатель    DC (постоянный), 24В, 5А
Мощность двигателя    80 Вт
Количество роликов    2
Скорость подачи проволоки    2 - 18 мм/мин.
Диаметр сварочной проволоки    0.6/0.8/1.0/1.2 мм
Межосевое расстояние для крепления    50 мм
Габаритные размеры (Д х Ш х В)    156 x 120 x 197 мм
Вес    2.5 кг
