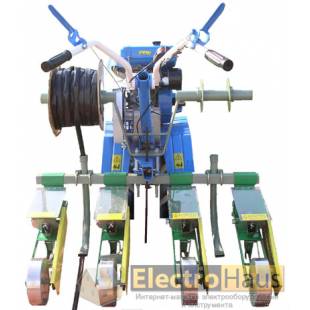

Сеялка овощная для посева мелкосемянных культур СР-4

Отсутствует!
Уточните наличие и стоимость по телефону
Производитель: Кентавр
Модель: 60-358
Наличие: Нет в наличии

Сеялка овощная для посева мелкосемянных культур СР-4 предназначена для пунктирного посева мелкосемянных овощных культур, таких как томат, свекла, лук, редис, морковь и др.

Сеялка СР-4 агрегатируется с мотоблоком «Нева» и его аналогами. Высевает одновременно 4 рядка. На раму сеялки возможна установка двух укладчиков трубки капельного орошения типа AZUD, а также использование сеялки совместно с ротационной бороной РБ-1,8 производства компании «РОСТА».

Технические характеристики сеялки овощной для посева мелкосемянных культур СР-4:

Ширина междуречья - 200-350 мм

Привод опорное колесо

Передача на вал - цепная

Тип высивающего - щетки

Число высаживаемых рядов: 4

Повреждение семян%, не более: 1,8

Неравномерность высева%, не более: 9

Скорость движения СР-4, км/час: до 3

Производительность чистого времени, га/ч; более 0,4

Масса - 65 кг

Техническое описание и руководство по эксплуатации

Сеялка для мелкосемянных культур СР-4
(4-х рядная для мотоблока)

1. Введение. Техническое описание и инструкция по эксплуатации предназначены для изучения сеялки и правил ее эксплуатации (использования, технического обслуживания, транспортирования и
хранения) трактористами, механиками и другим обслуживающим персоналом.
Техническое описание и инструкция по эксплуатации содержат краткое описание, особенности конструкций и основные технические данные сеялки для мелкосемянных культур СР-4 (далее сеялка).
Сеялка предназначена для рядового посева семян овощных и бахчевых культур.
Сеялка обеспечивает рядовой посев семян овощных культур. Сеялка, по заказу потребителя, может комплектоваться укладчиком трубки капельного орошения и бабинодержателем.

2. Техническая характеристика:

  1. Агрегатирование, кН мотоблок МБ-2К, Zirka
  2. Тип навесная
  3. Рекомендуемая скорость движения, км/ч 2….3

    Тип подвески радиальная одноопорная

  4. Рабочие габариты, мм
    Ширина 1040
    Высота 400
    Длина 760
  5. Тип высевающего аппарата щеточный.
  6. Повреждение семян не более, % 1,8
  7. Тип сошника наральниковый килевидный
  8. Емкость бункера для семян, дм3 2,0
  9. Тип загортача пластинчатый
  10. Ширина междурядий, 200-350
  11. Тип механизма передач на валы
    высевающих аппаратов цепной
  12. Диаметр отв. в высевающем диске, мм 2,2-9 (13отв. )
  13. Привод опорное колесо
  14. Масса, кг 65
  15. По желанию покупателя может укомплектовываться:
    Бабинодержатель, шт 1
    Укладчик трубки капельного орошения, шт. 2


3. Устройство и работа сеялки.

Сеялка состоит из следующих основных сборочных единиц (рис.1): секций высевающих 1, цепных передач 2, бруса 3.
Брус сеялки представляет собой трубу квадратного сечения, и предназначена для установки на ней рабочих органов и высевающих секций сеялки. Для присоединения сеялки к мотоблоку имеются шпильки 4, с помощью которых возможна регулировка высоты сеялки относительно мотоблока. На кронштейнах крайних секций в проушинах закреплены штанги маркеров 1 (рис-2). Цепные передачи 2 от прикатывающих катков 5 закрываются защитным щитками 6 (рис.1).
Секция высевающая (рис-1) состоит из несущей рамы, представляющей собой две параллельные планки, на которой закреплены: в передней части кронштейн 7, механизм догружения 8 заднего катка, ограничители хода секций 9. В средней части – высевающий аппарат 10, сошник 11. В задней части загортач 12, прикатывающий каток 5, чистик 13.
Высевающий аппарат представляет собой корпус (бункер) 14, на котором смонтированы – щеточный высевающий барабан 15, который вращается в двух опорах подшипников скольжения, звездочки 16, поворотным высевающим диском 17 с разными по величине отверстиями, лейки 18.
Сошник килевидный, предназначен для образования уплотненного ложа для семян. Уплотненное ложе в борозде образуется с помощью подошвы в нижней части носка сошника, что обеспечивает лучший доступ влаги к семенам.
Задний прикатывающий каток предназначен для прикатывания семян в уплотненном ложе.
Шарнир 19 обеспечивает независимое копирование почвы каждой посадочной секцией. Для ограничения опускания и подъема заднего катка предусмотрен ограничитель 9.
Высевающий аппарат получает привод от прикатывающих колес, посредством цепных передач, при движении сеялки вращающийся щеточный высевающий барабан 15, захватывает семена и направляет их в семяпровод через отверстие в бункере и в высевающим диске 17, далее семена укладываются в борозду с уплотненным ложем образованную сошником, после чего борозда закрывается загортачом и уплотняется прикатывающим катком.

4. Подготовка к работе.

Сеялка отправляется предприятием-изготовителем в собранном виде (при этом некоторые детали и сборочные единицы сняты со своих мест). Поэтому перед работой сеялку необходимо собрать.
Приступая к сборке сеялки, изучите конструкцию сеялки. После установки каждой сборочной единицы или детали движущиеся части прокрутите вручную, обязательно ставьте пружинные шайбы там, где это предусмотрено конструкцией.
С целью облегчения сборки сеялки и ее настройки в техническом описании приводятся рисунки сборочных единиц, поэтому подетальное описание сборки не дается, описывается укрупненная сборка сеялки.
1. Наденьте четыре секции на брус 3 (рис-1). Закрепите брус шпильками к мотоблоку, надежно зафиксировав его гайками.
2. Установите сеялки на нужное междурядье и зафиксируйте болтами.
3. Наденьте приводную цепь на ведущую звездочку прикатывающего колеса и ведомую звездочку вала щеточного механизма.
Произведите натяжку цепи с помощью перемещения бункера в пазах рамы.
Закройте цепную передачу защитным кожухом
4. Отрегулируйте глубину хода сошника для этого необходимо выставить на ровной горизонтальной площадке задние колеса опереть на подставку, равную рекомендуемой глубине заделки семян минус 0,5 см, и удерживая сеялку в таком положении, открутить барашковую гайку крепления сошника. Сошник отпустить до касания с поверхностью и зафиксировать гайкой.

5. Установка нормы высева семян.

Для установки оптимальной нормы высева семян необходимо, в зависимости от их вида и агротехнических рекомендаций подобрать отверстие в высевающем диске.

Окончательная правильность регулировки сеялки проверяется пробными проходами на участке!

6. Эксплуатация сеялки. При работе с сеялкой, перемещайте ее по участку плавно, с равномерной скоростью, на поворотах, во избежание забивания сошника, выглубляйте ее из почвы.
Постоянно контролируйте и прослушивайте нехарактерные стуки и посторонние шумы. При их появлении остановите сеялку и устраните причину неисправности.

7. Техническое обслуживание и правила хранения. Своевременное и качественное выполнение технического обслуживания обеспечивает бесперебойную работу сеялки, способствует повышению ее производительности и увеличения срока службы.
При подготовке к обкатке нужно выполнить следующие требования:
— проверьте и подтяните крепление сошников, механизмов передач и др. сборочных единиц.
— проверьте и отрегулируйте натяжение цепей.
При обкатке:
— проверить надежность крепления сборочных единиц и механизмов сеялки.
— проверьте работу цепных передач.
При ежесменном техническом обслуживании:
— очистите сеялку от грязи и растительных остатков.
— проверьте и при необходимости отрегулируйте натяжение цепей.
При подготовке к хранению:
— все сборочные единицы и детали тщательно очистить от пыли и грязи, растительных остатков.
— снимите втулочно-роликовые цепи, очистите, промойте в дизельном топливе, проварите в течении 20 минут в горячем автоле (80-90©°) или дизельном масле, дайте стечь маслу.
— гайки и болты, крепящие снимаемые сборочные единицы и детали установите на свои места.
— смажьте венцы звездочек антикоррозионной смазкой.
— установить сеялку на подставки, изготовленные в хозяйстве, под сошники, катки, загортачи.

Компания оставляет за собою право вносить изменения в конструкцию сеялки, не отображенные в данном руководстве, не влияющие на качество работы узлов и механизмов сеялки.
